产品详细

75

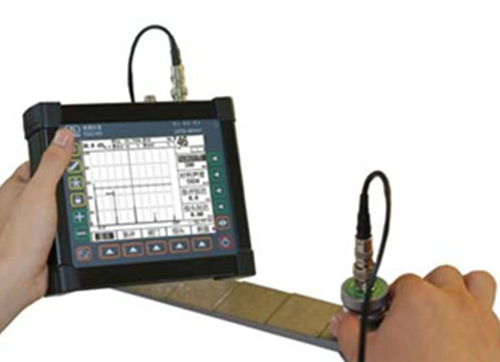

产品名称: WT-MINI彩屏数字超声探伤仪

发布日期: 2018-04-11

点击数: 2134

询价: 点击产品询价

二维码:

简述:

产品详情

产品简介

如今的检测人员对超声波探伤仪的要求越来越高,高性能和轻便则尤为重要。WT-Mini已不只是一台简洁紧凑的超声波探伤仪,极致轻巧设计,超长电池使用时间,WT-Mini将强大的性能与便携性结合,专为移动检测设计。

● 二维编码B扫描

探伤仪常用的二维色彩编码B扫描功能。B扫描功能图像式的观察缺陷模式,能够产生很好的对比效果,更便于缺陷的分析判断。通过:灰度/彩色调色板还可以自动显示缺陷危害程度,也可实时对比观测A扫波形和B扫图像

● 超大容量数据储存:1000个数据组、10万个厚度值

存储根据预先调校好各类探头与仪器的组合参数,自由设置各行业探伤标准,存储包括材料声速、探头延迟、探头前沿(斜探头)、探头角度/K值(斜探头)及作出的DAC曲线等数据图形高达3200组。另可波形录像5分钟。

● 探伤与高精测厚一体

5条智能DAC曲线,符合JISAPI标准

● 实用DGS曲线:大平底、平底孔、通孔三种参考类型

● 测值准确:10位高精度AD采样

国内率先达到10AD采样,较通常8位采样测值更加精确。确保能快速、准确地对缺陷的回波信号进行显示和分析,对各种弱小信号的变化和细节都能及时响应,回波信号的实时性和真实性得到有效的保证。

● 超长待机:10/20小时,摆脱充电烦恼

在充满电的情况下可连续工作20个小时,这使得检测的时候更加灵活,效率更高,再不用担心因电量不足而耽搁工作。解决野外长时间工作操作时间普遍不能满足的难题。

● 高亮真彩,强光可见,屏幕亮度5级可调,节电环保

● 工业级宽温硬件操作,军工元器件,极低故障率

● 镁铝合金外壳,坚固耐用,有效防止电磁干扰

● 常用功能一键直达

常用功能只需按一个健就可以开始进行相关的操作,功能和菜单的安排得到合理优化,大大简化操作步骤,使检测更方便容易。

● 菜单布局合理

与国际主流菜单布局接轨,方便考察和交流。三级菜单布局合理,根据控制面板的提示,操作者很容易找到需操作的按键。

● 自动校准:声速、探头延迟、角度/K

打破传统繁琐的手动校准模式,只需进行简单的参数设置,细小的数据调整,微量的人工操作就能自动校准出声速、探头延迟、角度/K值(斜探头)。

指标参数

性能指标

检测范围

1.0~6000mm

检测分辨率

0.01mm(<100mm)1mm(>100mm)

声速

500~20000m/s20个固定声速

显示延迟

-20~3400us 分辨力: 0.1us

探头延迟

0~99us 分辨力: 0.01us

自动校准

通过两个已知参考回波自动校准声速和探头延迟

线性误差

水平 ≤0.1% 垂直 ≤3%

动态范围

≥34dB

灵敏度余量

≥60dB 200mmФ2平底孔

外型尺寸

240×180×50mm

重量

1.0Kg(包括电池组)

工作环境

温度:-20℃~60℃;湿度:20%90%

发射脉冲

激励脉冲

负尖脉冲

发射重复频率

自动优化发射重复频率,高大于1KHz

阻尼匹配

50/150/400Ω

接收系统

检测模式

脉冲回波/发射接收/透射

测量方式

峰值/边沿

增益

0~110dB 步距0/0.10.2/0.5/1/2/6/12/自定义

检波方式

/负半波/RF/全波

频率带宽

0.3~1 / 0.5~4 /2~15MHz

显示

LCD

5.7"工业级宽温高亮TFT彩色液晶

背光亮度

5级可调

显示刷新率

不小于60Hz

GUI主题

简约/经典/灰度/强光/弱光2种,用户可通过设置文字、A扫波形、背景、坐标颜色自由定制主题

闸门/测值/报警

闸门

A/B两个独立闸门

测值显示

5个测值显示区,其中1个为主显示区,可选择测值内容SA/SB/DA/DB/PA/PB/A%A/A%B/dBtA/dBtB/dBrA/dBrB/SBA/DBA/PBA/LA/LB

报警

各闸门可独立逻辑报警

存储

通道参数

20

A扫波形

1000

厚度值

10万个,线性

波形参考

4幅参考波形

输入输出

探头连接

LEMOBNC

通讯

RS232

区域

时钟

实时显示日期时间

语言

中文

单位

mm/inch

电源

电池

高能锂电池,具有过充过放保护

电源监测

基于库仑计量的电池能量监测,百分比/续航时间显示剩余电量

工作时间

可连续工作10小时以上

电源适配器

输入100~240V/50~60Hz ;输出9VDC/4A

当量曲线

DAC曲线

可记录30标定点;自动增益;任意顺序标定;标定/编辑两种修正方式;考虑了材料衰减和表面补偿因素;5条增益可调评估曲线符合JISAPI标准

DGS曲线

适用于大平底、平底孔、通孔三种参考类型,考虑了参考衰减、材料衰减和表面补偿因素, 缺陷评估方式:当量大小/当量增益/百分比


CSC曲面校正

可根据探头角度、工件厚度和曲率直径对测值进行修正

二维编码B扫描

厚度/轮廓扫描;灰度/彩色调色板设置

屏幕保护

待机/文字/关机

特征指示标记

波前声程测量和波幅测量位置指示

标配

主机

直探头

斜探头

探头线

充电器

电池

说明书

包装箱

耦合剂

1

1

1

1

1

1组(已在主机内)

1

1

1

选配

超大容量电池

超长待机时间,持续工作20小时

RF射频输出

用于薄壁材料测量以及对缺陷深入研究和定性分析

打印机

TP串行打印机,可直接打印拷屏/波形/厚度三种数据报告

检测范围

10000mm超大测量范围

超大容量电池

可连续工作20小时以上

通讯

USB
