产品详细

74

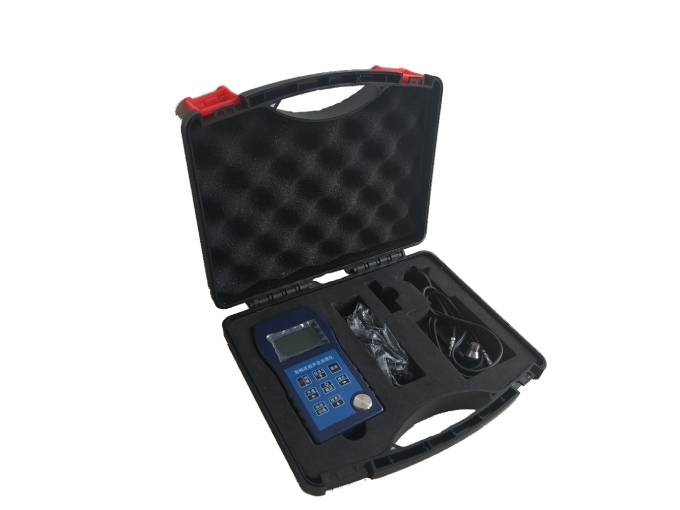

产品名称: UFD-3000全能型彩屏数字超声探伤仪

发布日期: 2018-04-11

点击数: 149

询价: 点击产品询价

二维码:

简述:

产品详情

产品简介

UFD便携式超声探伤仪可用于检测和测量各种材料内部缺陷及不连续性,典型应用如金属材料。我们的探伤仪系列齐全,广泛适用于焊接、石油化工管道、核工业、压力容器、航天部件、飞行器维护、铸件和重金属检测等领域。

独有性能

● 便携模块化设计,可选择常规超声、衍射声时(TOFD)和多通道超声等检测模块,可与在线、水浸或管道扫查集成检测系统

● 界面闸门适用于水浸等有中间介质情况的探伤

 8.4英寸SVGA 800x600工业级高亮实时显示,任何光线条件下清晰分辨缺陷细节

● 具有数字模拟IO接口和编码器输入,便于检测系统扩展

● 文件存储与WindowsTM兼容,文件类型:设置/数据/报告/图像/视频

● 可通过标准SD卡和USB接口提供存储扩展,从而实现海量存储

● 可外接标准鼠标和键盘,方便数据分析操作

● 以太网传输可实现远程监控(需另配软件)

● 可选配GPS定位模块,记录检测现场位置

● 方波脉冲发生器,脉冲电压50~500V /脉冲宽度20-000ns连续可调,满足多种多样难以穿透的应用要求

● 衍射声时技术(TOFD),二维图像显示,可测量缺陷高度和深度,符合国家标准和欧盟标准

● 独特的二维彩色编码B扫描:灰度/彩色调色板,厚度/轮廓两种扫描模式,实时对比观测A扫波形和B扫图像

● 两轴编码器位置同步C扫描,可以监测闸门内幅值和厚度等信息

FFT频域波形处理分析,实时了解探头频谱

● 动态回波处理技术弥补了数字仪器所欠缺的“模拟显示和性能”

10位高精度AD采样,较通常8位采样测值更加精确

● 智能DAC曲线:自动增益;任意顺序标定;标定/编辑两种修正方式;考虑了材料衰减和表面补偿因素;5条增益可调评估曲线符合JISAPI标准

● 实用DGS曲线:大平底、平底孔、通孔三种参考类型,考虑了参考衰减、材料衰减和表面补偿因素, 缺陷评估方式:当量大小/当量增益/百分比

技术参数

性能指标

检测范围

1.0~10000mm

检测分辨率

0.01mm(<100mm) 1mm(>100mm)

声速

500~9999m/s 20个固定声速

显示延迟

-20~3400us 分辨力: 0.1us

探头延迟

0~99us 分辨力: 0.01us

自动校准

通过两个已知参考回波自动校准声速和探头延迟

线性误差

水平 ≤0.1% 垂直 ≤3%

动态范围

≥34dB

灵敏度余量

≥60dB 200mmФ2平底孔

外型尺寸

290×200×110mm

重量

2.6Kg(包括电池组)

工作环境

温度:-20℃~60℃ 湿度:20%90%

发射脉冲

激励脉冲

方波:50~500V ±10%,分辨力10V

脉冲宽度

202000ns ±10%,分辨力2.5ns

发射重复频率

自动优化发射重复频率

阻尼匹配

50/150/400Ω

接收系统

检测模式

脉冲回波/发射接收/透射

测量方式

峰值/边沿

增益

0~110dB 步距0/0.1/0.2/0.5/1/2/6/12/自定义

检波方式

/负半波/RF/全波

频率带宽

窄带:1(1.5)/2(2.5)/4(5)/7.5/10MHz 宽带:0.1~20/0.5~4 /2~15MHz

显示

LCD

8.4"工业级宽温高亮TFT彩色液晶

分辨率

SVGA 800x600

背光亮度

1~100%可调

显示刷新率

不小于60Hz

GUI主题

简约/经典/灰度/强光/弱光5种,适用于不同光线条件

闸门/测值/报警

闸门

A/B/I三个独立闸门

测值显示

5个测值显示区,其中1个为主显示区,可任意选择测值内容

CSC曲面校正

可根据探头角度、工件厚度和曲率直径对测值进行修正

报警

蜂鸣器 1 LED 3 报警逻辑 编程设定

存储

存储器

SD 1GB(可扩展) 内存 32MB

波形参考

4幅参考波形

接口

探头连接

LEM O0BNC

USB

2

以太网

10Mb/s

远程通讯

RS232/RS485

扬声器

麦克风

输入输出

编码器

2

数字输入

2个,5V

数字输出

4个,5V TTL10mA

模拟输出

2个,0~5V

步进输入

1个, 5V TTL

区域

时钟

实时显示日期时间

语言

中文

单位

mm/inch

电源

电池

智能锂电池,可独立充电

电源监测

基于库仑计量的电池能量监测,百分比/续航时间显示剩余电量,

工作时间

可连续工作6小时

电源适配器

输入100~240V/50~60Hz 输出12.6VDC/5A

当量曲线

DAC曲线

可记录30标定点;自动增益;任意顺序标定;标定/编辑两种修正方式;考虑了材料衰减和表面补偿因素;5条增益可调评估曲线符合JISAPI标准

DGS曲线

适用于大平底、平底孔、通孔三种参考类型,考虑了参考衰减、材料衰减和表面补偿因素, 缺陷评估方式:当量大小/当量增益/百分比

TOFD

调色板

256级灰度

B扫描

调色板

灰度/彩色

模式

厚度/幅度

C扫描

数据源

A^/B^/I/T

标配

主机 1 直探头 1      斜探头 1 探头线 2 充电器 1 电池 1      说明书 1 包装箱 1 耦合剂 1
