产品详细

113

产品名称: WT710 高精度相控阵C 扫描成像检测系统

发布日期: 2018-04-16

点击数: 654

询价: 点击产品询价

二维码:

简述:

产品详情

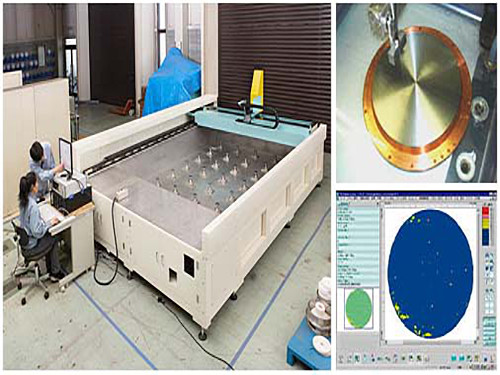

相控阵超声检测系统PAL3和相控阵版扫描器SDS组合

系统特点
超声波相控阵检测,可实现高速检测的同时达到良好的图像品质;
可显示A,B,C 扫描成像;
搭载高性能相控阵驱动(PAL3、PA4、Flash Focus 等);
配有闸门功能(评估装置);
三轴扫描器,X/Y轴声程可达:3500×2500 mm

适用领域
大型复合材料检测(CFRP、靶材);
塑料及复合材料的气泡检测;
汽车零部件检测;
电子材料的缺陷及气泡检测;
航空、宇航

相控阵超声检测系统PAL3(脉冲接收器)

通道数量

128 通道

并行聚焦通道

32 通道

扫描显示

0 ~ 5 µsec (5 nsec 步进)

脉冲电压

96V / 48V / 12V


超声探伤仪 HIS3 HF / LF (评估单元)

通道数量

HF: 1 / LF: 2

闸门跟踪

HF: IF / LF: IF, B, IF-B

DAC 功能

HF: × / LF : ○


扫描器 (三轴扫描器)

扫描范围

X 轴: 500 mm (Standard) ~ 3500 mm

Z 轴: 300 mm (Standard) ~ 800 mm

Y 轴: 400 mm (Standard) ~ 2500 mm

θ轴 (1, 2): 手工操作/自动

      数据处理操作系统Windows XPA-扫描显示HIS3 & PC 监控器B-扫描显示HIS3 & PC 监控器C-扫描显示实时显示3D-显示任意角度设置DDF (动态深度聚焦)DDF 数据采集功能显示色彩256色 (等级),2色 (等级),二进制,16色对比度面积比率显示柱状图,指定颜色

上一个:苏州文泰WT7700远程数据采集器

下一个:没资料
