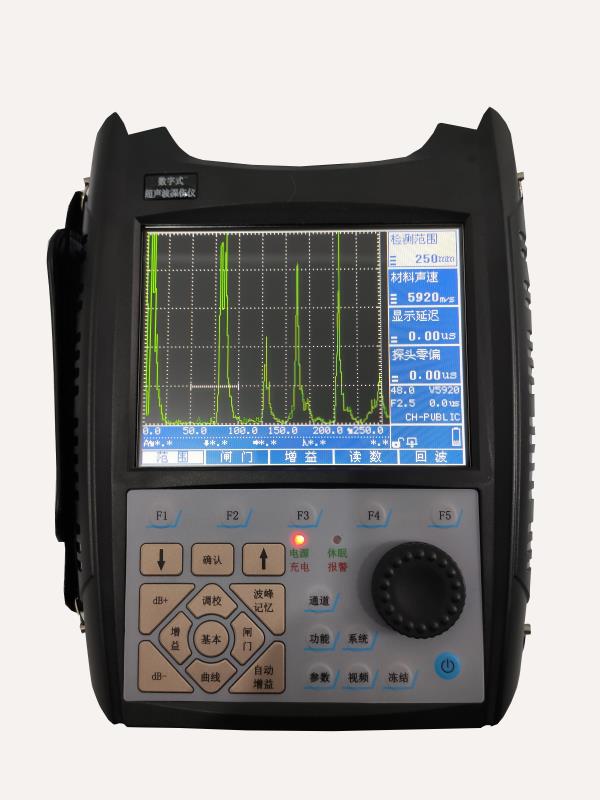

产品名称: WT-338 彩屏数字超声探伤仪

发布日期: 2018-04-11

点击数: 1086

询价: 点击产品询价

二维码:

简述:

产品详情

产品简介

带方波技术的Z系列超声波探伤仪集性能、快捷、、便携于一身,满足各种苛刻需求。超越主流的性能与硕德产品特质融合,从经历中锤炼技巧,有勇气挑战极限。灵敏的反馈、上乘的性能,数字内涵模拟体验、没有杂波干扰的舒畅感觉,它就像您的第六感官,随您想法而动。Z系列超声波探伤仪更像是一款披着便携外衣的检测工作站,必将带领您进入检测的更高境界。

功能特点

● 窄带滤波器组

在常规宽频带滤波基础上增加了多个常用的窄带滤波器,信号通过与探头匹配的窄带滤波器,可获得信噪比,从而极大的抑制了噪声。(达到无杂波效果)

● 方波激励:适用薄板及难以穿透复合材料

可调方波激励技术,可调节选项的高性能“方波/脉冲发生器”,实现与探头的匹配。对于声波衰减较厉害的复合材料,铸件,厚板尤其有效,具有穿透力和信噪比;而对检测薄工件和复合材料又有高的分辨率。

● 国内率先达到10位高精度AD采样

较通常8位采样测值更加精确,确保能快速、准确地对缺陷的回波信号进行显示和分析,对各种弱小信号的变化和细节都能及时响应,回波信号的实时性和真实性得到有效的保证。

● 超长待机:10/20小时,摆脱充电烦恼

● 高亮真彩,强光可见,屏幕亮度5级可调,节电环保

● 工业级宽温硬件操作,军工元器件,极低故障率

● 镁铝合金外壳,坚固耐用,有效防止电磁干扰

U盘存储,即插即用,

USB接口可插入U盘,无需驱动,支持热插拨,即插即用。实现探伤报告存储、拷屏打印。

● 二维编码B扫描直观显示缺陷位置

探伤仪常用的二维色彩编码B扫描功能。B扫描功能图像式的观察缺陷模式,能够产生很好的对比效果,更便于缺陷的分析判断。通过:灰度/彩色调色板还可以自动显示缺陷危害程度,也可实时对比观测A扫波形和B扫图像

● 超大容量数据储存:3200个数据组

● 探伤与高精测厚一体

5条智能DAC曲线,符合JISAPI标准

● 实用DGS曲线:大平底、平底孔、通孔三种参考类型

● 常用功能一键直达

常用功能只需按一个健就可以开始进行相关的操作,功能和菜单的安排得到合理优化,大大简化操作步骤,使检测更方便容易。

● 菜单布局合理

与国际主流菜单布局接轨,方便考察和交流。三级菜单布局合理,根据控制面板的提示,操作者很容易找到需操作的按键。

● 自动校准:声速、探头延迟、角度/K

打破传统繁琐的手动校准模式,只需进简单的参数设置,细小的数据调整

技术参数

性能指标

检测范围

1.0~15000mm

检测分辨率

0.01mm(<100mm) 1mm(>100mm)

声速

500~15000m/s 20个固定声速

显示延迟

-20~3400us 分辨力: 0.1us

探头延迟

0~99us 分辨力: 0.01us

自动校准

通过两个已知参考回波自动校准声速和探头延迟

线性误差

水平 ≤0.1% 垂直 ≤3%

动态范围

≥36dB

灵敏度余量

≥60dB 200mmФ2平底孔

外型尺寸

240×180×50mm

重量

1.9Kg(包括电池组)

工作环境

温度:-20℃~70℃ ;湿度:5%90%

发射脉冲

激励脉冲

方波/负尖脉冲,能量高/低可调

发射重复频率

脉冲发射重复频率PRF连续可调

阻尼匹配

50/150/400Ω

接收系统

检测模式

脉冲回波/发射接收/透射

测量方式

峰值/边沿

增益

0~110dB 步距0/0.10.2/0.5/1/2/6/12/自定义

检波方式

/负半波/RF/全波

频率带宽

0.3~1 / 0.5~4 /2~20MHz

显示

LCD

5.7"工业级宽温高亮TFT彩色液晶

背光亮度

5级可调

显示刷新率

不小于60Hz

GUI主题

简约/经典/灰度/强光/弱光5种,用户可通过设置文字、A扫波形、背景、坐标颜色自由定制主题

闸门/测值/报警

闸门

A/B两个独立闸门

测值显示

5个测值显示区,其中1个为主显示区,可选择测值内容SA/SB/DA/DB/PA/PB/A%A/A%B/dBtA/dBtB/dBrA/dBrB/SBA/DBA/PBA/LA/LB

报警

闸门独立逻辑报警,厚度测量阈值报警

存储

通道参数

20

A扫波形

3200

厚度值

32万个,线性

波形录像

10分钟

波形参考

4幅参考波形

输入输出

探头连接

LEMOBNC

通讯

RS232

区域

时钟

实时显示日期时间

语言

中文

单位

mm/inch

电源

电池

高能锂电池,具有卓过充过放保护

电源监测

基于库仑计量的电池能量监测,百分比/续航时间显示剩余电量

工作时间

可连续工作20小时以上

电源适配器

输入100~240V/50~60Hz ;输出9VDC/4A

当量曲线

DAC曲线

可记录30标定点;自动增益;任意顺序标定;标定/编辑两种修正方式;考虑了材料衰减和表面补偿因素;5条增益可调评估曲线符合JISAPI标准

DGS曲线

适用于大平底、平底孔、通孔三种参考类型,考虑了参考衰减、材料衰减和表面补偿因素缺陷评估方式:当量大小/当量增益/百分比


动态回波

数字本质,模拟性能

U盘存储

可直接存储拷屏/波形/厚度三种数据报告

回波编码

坐标和波形2种色彩编码, 方式

曲线冻结

全部/峰值记忆/对比/包络/延时包络

二维编码B扫描

厚度/轮廓扫描;灰度/彩色调色板设置

CSC曲面校正

可根据探头角度、工件厚度和曲率直径对测值进行修正

锁定

各菜单可独立锁定从而避免系统相关参数调节;数据组亦可锁定避免数据误删除

屏幕保护

待机/文字/关机

标配

主机 直探头 斜探头 探头线充电器 电池 说明书 包装箱耦合剂

1

选配

界面闸门

用于水浸等有中间介质情况探伤

RF射频输出

用于薄壁材料测量以及对缺陷深入研究和定性分析

打印机

TP串行打印机,可直接打印拷屏/波形/厚度三种数据报告

通讯

USB
