产品详细

85

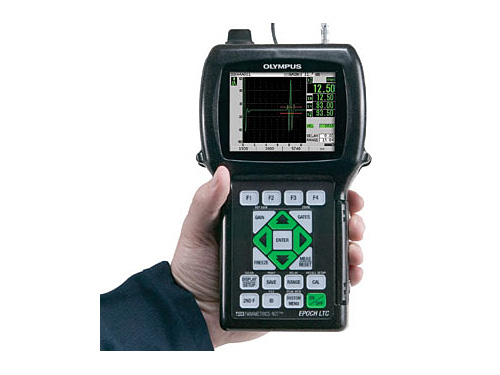

产品名称: WT-3.2 超声波探伤仪

发布日期: 2018-04-11

点击数: 245

询价: 点击产品询价

二维码:

简述:

产品详情

产品简介

WT-3.2 数字超声探伤仪体现了当今的技术。该仪器体积小而重量轻,仅重0.96 公斤(2.12 )WT-3.2 的设计基于技术WT-3.2,其功能齐备,符合EN12668-1标准,不仅具有大量的标准性能,而且还配有多个专门的选项以满足用户的检测需要。

该仪器配有具有全VGA分辨率(640 x 480)的明亮彩色穿透反射式显示屏,能够以高分辨率显示A扫描,并且在包括阳光直射的任何光线条件下,都能清晰显示图像。WT-3.2的设计符合IP67的要求,能确保仪器在无损探伤现场常见的恶劣环境下操作正常。

主要特性

● 密封外壳,符合IP67要求,可在恶劣环境下使用

● 符合EN12668-1标准

● 重量轻,仅为0.96 公斤(2.12 )

● 全VGA多色彩穿透反射式显示功能

USB(OTG)端口,用于与计算机通讯以及直接打印

● 袖珍SD存储卡以及具有标准字母数字式数据电子自动记录器的机载存储器

● 标准动态DAC/TVG曲线功能

● 具有数字滤波器的数字高动态范围接收器

● 带有调节选项的高性能方波脉冲发生器

袖珍探伤仪的强大功能

为满足用户检测需要,WT-3.2含有许多标准性能。其中包括方波脉冲发生器、动态DAC/TVG 曲线、可选数字式滤波器、0 dB110 dB的增益范围、峰值记忆、0.025毫米(0.001英寸)测量分辨率,以及一个带有可编程报警的闸门。此外,仪器还提供许多特定应用的可选软件功能:机载DGS/AVG、手动脉冲重复频率(PRF) 控制、脉冲宽度调整、闸门2、曲面校正,以及为增强控制提高功效而配备的GageView Pro 软件界面程序。

● 具有PerfectSquare™技术的标准方波脉冲发生器

● 标准数字式接收器滤波:宽带和高通设置

● 为满足检测需要可完全自定义的四个测量显示。可为每个显示框自由选择闸门测量。

● 波幅测量分辨率为0.25%满屏高。

● 为厚度、声程、斜深进行自动校准。

● 从0%110%满屏高的波幅测量

● 自动控制的PRF(10 Hz 500 Hz)。可以选择手动控制。

● 栅格显示模式:

- 标准的110

- 声程

- 用于角度声束检测的跨度模式

- 可选的100%110%垂直显示

抵御恶劣环境能力

WT-3.2 能在包括海上与沙漠的各种严酷的现场工作环境中正常操作。

● 其密封设计符合IP67要求。

● 可在美军标准MIL-STD-810F 程序1和国家防火协会规范NFPA 70E 50012分段 D组中规定的爆炸气体环境中应用。

● 通过了IEC 60068-2-2760 g6 ms H.S.的防震测试,3轴,共18轴。

● 通过了IEC 60068-2-6的振动(正弦振动)测试,0.03英寸DA50 Hz 150 Hz,或者2 g20 个扫查周期。

● 宽泛的工作温度范围:

- 锂离子电池:-10 °C 50 °C (14 °F 122 °F)

- 电池存储温度:0 °C 50 °C (32 °F 122 °F)

- 充电温度:0 °C 40 °C (32 °F 104 °F)

● 手腕带可按左手或右手操作习惯安装。

● 密封电池盒,无需工具即可更换电池。

USB(OTG)端口、袖珍SD卡插口以及VGA/RS-232接口都附有密封的输入输出保护装置。

简化的小型键盘设计

WT-3.2 具有简化的小型键盘,通过用左手或右手敲击键盘,可以直接使用仪器的主要功能,进行控制。

快速参数调整与迅速便捷的仪器设置文件检索(CAL)

具备英语、国际符号、日语及中文版本。

四个自定义功能键,可为仪器设置参数选择预设数值。

软件功能与数据管理能力

动态DAC/TVG:对比DAC曲线或以时变增益法修复后的参考回波波幅,以百分比或dB值计算信号波幅。DAC版本包括ASMEASME 3JIS以及自定义。涵盖以下主要功能:动态可调DAC曲线、DACTVG视图切换、自定义DAC报警曲线。



软件选项

DGS/AVG:缺陷定量技术,借助于与特定类型的探头和材料相关的DGS/AVG曲线图,对回波信号进行评估。DGS/AVG 曲线图表明回波高度、缺陷尺寸以及到探头的距离三个数值之间的关系(PN: EPLTC-DGS-AVG)

手动PRF控制:操作人员可手动调整WT-3.2的脉冲重复频率(PRF)

10 Hz 500 Hz,增量为 10 Hz (PN: EPLTC-PRF)

延长的范围:WT-3.2的标准范围从4 毫米增加到1,000 毫米(0.144英寸到400英寸)(PN: EPLTC-RANGE)

闸门2 (回波-回波):在WT-3.2 中激活闸门2,可进行闸门2测量、回波-回波测量以及闸门2报警(PN: EPLTC-GATE2)

可调节方波脉冲发生器:可调节方波脉冲发生器的脉冲宽度以使探头性能优化。该操作可扩大化信噪比,以检测不容易检测的材料(PN: EPLTC-SWP)

曲面校正:当使用斜探头对柱面做周向检测时,校正声程信息(PN: EPLTC-CSC)

AWS D1.1 & D1.5:为各种AWS焊缝检测应用提供一个所谓动态反射体"指征等级"。因无需手工计算,从而有效地提高了检测效率(PN: EPLTC-AWS)

GageViewPro 软件

可选的GageView Pro接口程序能帮助管理和格式化所存储的检测数据。数据可打印输出或被简便地拷贝粘贴到文档处理文件和电子表格中,以备进一步编辑报告之用。GageView Pro 接口程序还可生成用户定制的有ID字符标识的数据库,以便上传到WT-3.2

使用GageView Pro软件,操作人员可进行以下操作:

● 将保存的厚度或波幅数据导出到ExcelWord或类似的应用程序中

● 生成、格式化以及管理检测数据库

● 通过PC机的远程显示器查看实时仪器显示

● 导入实时抓屏功能

● 在PC机之间导入、导出设置

● 生成用户定制 DGS 探头库

● 升级操作软件

可选附件

● 外接智能型电池充电器:PN: EPXT-EC

● 颈挂式配带:PN: EP4/CH

● 带有Pipestand的橡胶保护壳:PN: EPLTC-RPC

● 清晰的显示器保护屏(10)PN: EPLTC-DP

仪器 I/O 端口

WT-3.2具有多种 I/O 端口,以满足数据管理以及培训的需要。

USB (OTG):双重功能USB端口,用来与PC机通讯以及进行直接打印。

袖珍SD存储:可将检测数据、仪器设置和屏幕捕捉保存到移动磁盘。

VGA输出:可将WT-3.2显示以全速刷新率(60 Hz)投射或显示在标准PC机显示屏上。

RS-232 端口:用来在使用PC机时,远程控制WT-3.2

仪器 I/O 缆线

USB 到主PC机:(PN: EPLTC-C-USB-A-6)

USB 到用户打印机:(PN: EPLTC-C-USB-B-6)

RS-232 6英尺长度:(PN: EPLTC-C-RS232-6)

VGA 6英尺长度:(PN: EPLTC-C-VGA-6)

EPOCH LTC技术指标

基本规格

符合 EN12668-1 标准

重量:0.96 公斤 (2.12 ),带锂离子电池

尺寸:(x x ) 223.3 毫米 x 128.9 毫米 x 55.1 毫米 (8.79英寸 x 5.07英寸 x 2.17 英寸)

键盘:英文、国际、日语或中文

语言:英文、西班牙语、法语、德语、意大利语、日语、中文、俄语、挪威语、瑞典语

传感器连接:LEMO 00

电池:充电锂离子电池。标准AA电池包

电池工作时间:

- 锂离子电池:8 小时到 9 小时

- AA 锂离子电池:3 小时到 4 小时

电源要求:交流主电源:100 - 120 VAC200 - 240 VAC50 - 60 Hz

环境评级

符合 IP67 环境侵入保护评级

可在美军标准MIL-STD-810F程序1和国家防火协会规范NFPA 70E 50012分段D组中规定的爆炸气体环境中应用。

通过了IEC 60068-2-2760 g6 ms H.S.的防震测试,3轴,共18轴。

通过了IEC 60068-2-6的振动(正弦振动)测试,0.03英寸DA50 Hz 150 Hz,或者2 g20扫查周期。

显示

彩色穿透反射式液晶显示:60 Hz 刷新率,用户可选择不同色彩主题和亮度,

两个分屏模式和一个全屏模式。

显示器尺寸:640 像素 () x 480 像素 (); 75 毫米 (2.95英寸) x 56 毫米 (2.21英寸) x 94 毫米 (3.7英寸) 对角线

波幅栅格模式:100% 110% 波幅显示

时基栅格模式:标准格式为 0 10 格,声程模式将声程范围分成5个相等的栅格。跨度模式以栅格线来表示声程跨距。

脉冲发生器

方波脉冲发生器:宽度固定的方波脉冲发生器可有效地用于一般缺陷探测应用。

脉冲宽度:主体仪器中宽度固定。

脉冲重复频率 (PRF):由仪器软件自动控制,范围从 10 Hz 500 Hz

测量速率:10 Hz 500 Hz。永远与PRF相等。

激发能量设置:100 伏到 400 伏,100伏增量

阻尼:50100200400 欧姆

接收器

增益:0 dB 110 dB - 位于功能键之上的两个用户定义的增益增量的调整和预置。

仪器总带宽:0.2 MHz 26.5 MHz,在 -3 dB

数字滤波器设置:

标准:0.2 MHz10.0 MHz

宽带:2.0 MHz21.5 MHz

高通:8.0 MHz26.5 MHz

检波:全波、正半波、负半波、射频

系统线性: 水平:+/- 0.2% FSW垂直:0.25% FSH,放大器精度:+/- 1 dB

抑制:0% 80% 满屏高,带可视警告

校准

速度和零偏移的自动距离校准

检测模式:脉冲回波、双晶或穿透

单位:毫米、英寸或微秒

范围:主体仪器:4 毫米到 5,000 毫米 (0.144 英寸到200英寸)

延长范围选项 (PN: EPLTC-RANGE)4 毫米到 10,000 毫米 (0.144 英寸到400英寸)

速度:63515240 /(0.0250.6000英寸/微秒)

零偏移:0750 微秒

显示延迟:-59毫米到大范围 (-2.323英寸到大范围)

折射角度:10° 到 85°,分辨率为 0.1°

测量

类型:厚度、声程、投影、深度、波幅、闸门1的传播时间

闸门2选项 (PN: EPLTC-GATE2):可进行不依据闸门2测量和闸门2报警的回波-回波测量。

四个测量显示位置:用户可以从任何一个闸门选择多达四个测量值实时显示在屏幕上。

动态 DAC/TVG 标准:带有多达6条报警曲线的ASMEASME IIIJISCUSTOM DAC。可进行曲线增益的动态调整,动态范围 110 dB,斜率100 dB/µs,捕捉点数多达50个。

波幅测量:0% 110%满屏高

X-值校正:从表面距离测量值中减去声束出射点到探头前沿的距离。

闸门 1:测量回波高度和传播时间。

闸门起点:在整个显示范围内可变。

闸门宽度:在闸门起点到显示终点的范围内可变。

闸门高度:在2%95%满屏高的范围内可变。

报警:正、负阈值;小深度

缩放:显示范围为闸门1的宽度。

仪器输入/输出

USB:用于与PC机通讯、打印以及使用USB驱动器进行数据存储的USB OTG端口

VGA 输出端口:用于与PC机显示器和/或投影仪连接

袖珍 SD:用于数据存储的插卡孔

数据存储

多达 50,000个:可标识的波形、测量以及机载内存中的设置参数。袖珍SD卡的采用实际上无限扩充了数据存储。



标准配置

EPOCH LTC 基本配置包括:

EP-MCA:交流电适配器

EPLTC-TC:储运箱

EPLTC-MAN:仪器操作手册

EPLTC-HS:手腕带

EPLTC-BAT-L:锂离子充电电池

EPLTC-BAT-AAAA电池盒

● 保修期:一年
