产品详细

77

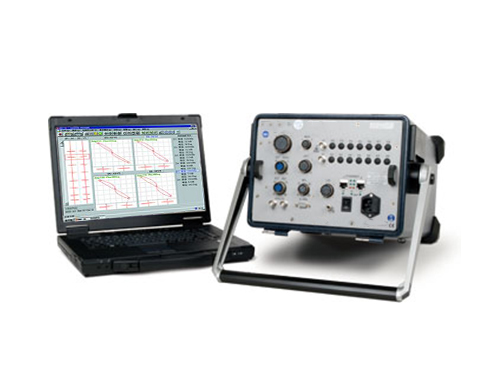

产品名称: WT-4TF-3A 焊缝复合技术检测仪

发布日期: 2018-04-11

点击数: 175

询价: 点击产品询价

二维码:

简述:

产品详情

产品简介

WT-4TF-3A 焊缝复合技术检测仪 WT-4TF-3A复合扫查自动检测系统将超声技术和涡流技术相结合,非常适合在线检测。WT-4TF-3A复合了超声和涡流技术,是为自动焊接和腐蚀的检测而设计的。



超声技术

• 强大的图形处理和分析软件

• 多通道超声,最多支持8个通道

• 高级报告工具

• 使用快速以太网实现快速数据传输

100MHz 12字节A扫描记录

• 线性和对数放大器

涡流阵列技术

• 最多64个子传感

4频率/输出,最多256个涡流通道

• 支持栅格扫描,实现大尺寸部件的快速检测



12A/D转换器

新的12A/D转换器可以把即时信号动态范围提高到超过20dB

全自动超声焊逢检测系统

系统支持TOFD技术和脉冲回波技术。将这些技术相结合可以在一次扫查中实现满足ASME 2235标准的检测,比常规的栅硌扫查和射线检测更快。’你也能通过即时得到的检测结果,快速地找到和定焊接设备的问题。采集单元、扫查器和软件的完美组合,可以使检测压力容器焊缝的工作变得容易。

超声法腐蚀测绘

腐蚀会引起表面材料的失效,会让你过早地以昂贵的代价更换基础材料。MultiScanMS5800U,加上MultiView Mapping软件,让你快速准确地检测腐蚀缺陷。

涡流阵列自动检测

涡流阵列技术使用单个线圈组成的阵列来得到轮廓图。你可以使用发射接收探头或者桥式探头,模式上有绝对和差动模式。而且,RD Tech仪器可消除线圈间的串音,以保证整个探头上的每个线圈都有很高的分辨率。

MultiScan MS 5800 技术指标

通用

电源

120 VAC 220 VAC ±10%,

自动选择, 48 Hz 63 Hz

尺寸(不包括手柄)

45 厘米 x 30 厘米 x 22 厘米

重量

带所有模块时的最大重量:12.8 公斤

环境

–20°C 45°C操作环境

–20°C 70°C 储存环境

95% 相对湿度, 无冷凝

计算机接口

100Base-T Fast Ethernet™

电涡流

探头输入

4 个独立差分输入和多达64个多路切换输入 (16 个分时槽)

ECT通道

16个同时

(4输入 x 4 频率)

256 个,在超多路切换模式下

(16 个分时槽)

频率数

多达8个频率

频率范围

20 Hz6 MHz可调

采集频率

每个通道40 kHz

(在常规模式下)

14 kHz 除以分时槽数(在多路切

换模式或 MFL模式下)

探头支持

通用连接器支持所有标准差分式

或绝对式线圈, 阻抗, 发射-接收

和旋转探头(可能需要电缆适配器)

探头平衡

真实电子探头平衡。对于绝对通道操作,无需另加外部参考探头

输出电压

每个激励 20 V p-p

输出电流

1 A (峰值)

实时报警

8个独立报警

编码器

2个正交编码器或数字输入

远场和漏磁

探头输入

RFT4 个独立输入

MFL4 个独立输入

RFT通道

16 个同时

(4 输入 x 4 频率)

MFL通道

4 个同时

在多路模式下 64

(4 x 16 分时槽)

频率数

多达 4 个频率

频率范围

20 Hz 250 kHz可调

采集频率

每个通道 40 kHz(在常规模式下)

14 kHz 除以分时槽数目 (在多路模式下)

探头支持

支持任何带单一或双激励的差分式或绝对式探头(可能需要电缆适配器)

探头平衡

真实电子探头平衡

输出电压

每个激励20 V p-p

输出电流

1 A (峰值)

模拟输出

第一个输入的X Y分量

实时报警

8 个独立报警

编码器

2个正交编码器或数字输入

IRIS超声波检测

脉冲发生器/接收器数目

多通道常规超声波 (1, 4,8),工作在脉冲回波或一发一收模式下

系统带宽

0.5 MHz 25 MHz

采样频率

8-bit 100 MHz

探头频率

1 MHz 20 MHz

脉冲重复频率

20 kHz

动态增益 (线性放大器)

70 dB, 0.1-dB 增量

A扫查长度

328,092

脉冲电压

50 V 300 V, 1V 增量

高通滤波器

, 1, 2, 5, 10 MHz

数据采集

同步时间,连续,位置或外部

编码器

2 个正交编码器或数字输入

硬件选项

5800 E

电涡流检测功能

5800 R

远场和漏磁检测功能

5800 1U

1个内部常规超声通道

5800 4U

4个内部常规超声通道

5800 8U

8个内部常规超声通道
