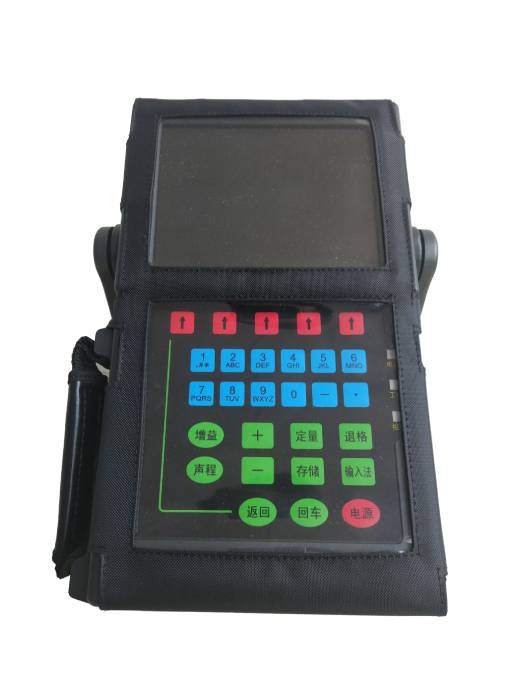

产品名称: Sonic 1200M超声波探伤仪

发布日期: 2018-04-11

点击数: 137

询价: 点击产品询价

二维码:

简述:

产品详情

产品简述

超声波探伤仪 Sonic 1200M的重量小于4磅(1.8公斤)并且具有可互换式显示屏,因而它是一款极佳的超声检测仪器。对于室内或明亮的室外环境,用户可以使用彩色液晶显示屏或单色液晶显示屏;而从通常光线环境到暗环境,用户则可以使用高亮度场致发光屏(EL)。这一屏幕互换特色为用户提供了极大的灵活性和方便性。精心设计的坚固的外壳,简洁的前面板,SmartKnobTM技术和在机的PowerLinkTM技术等等,使得Sonic 1200M探伤仪真正地成为创新的、界面友好的手持式超声探伤仪。这一款仪器由一个锂离子电池供电,也可选购D-Cell电池组。

一个RS-232C串口提供了双向数据通信和打印功能。基于WindowsFlawMasterTM软件为Sonic 1200MPC机之间的通信提供了一个友好的界面。A扫描、仪器设置、厚度读数以及报告内容均可通过PC机来查看、存档、上载和下载。

高分辨率(HR)选项为要求高分辨率的应用而设计比如薄材的厚度测量。通过功能强化,比如配置15 MHz窄带接收器、小到15 ns宽度的方波激励以及强化了的信号处理能力,高分辨率选项能够测量小到0.005英寸(0.127毫米)的钢片厚度。

超声波探伤仪 Sonic 1200M特色

● 重量轻,仅为4(1.8 公斤)

● 一个锂离子电池

● 电池供电时间为10小时以上

● 脉冲重复频率可调

150/300V方波脉冲激励

● 双闸门

● 角度声束检测时,波峰可保持

● 用于缺陷定位的角度声束触发功能

● 角度声束的曲面校正

● 可互换式显示屏:

 - 高亮度场致发光屏

 - 单色液晶显示屏

 - 彩色液晶显示屏

● 厚度测量:首脉冲-首回波或回波-回波模式

● 窄带接收器调谐

PowerLinkTM技术-自动探头识别及仪器设置

VGA输出

● 模拟输出选项

● 基于Windows FlawMasterTM软件

超声波探伤仪SONIC 1200M技术和性能指标

脉冲发生器

类型:方波

脉冲宽度:30 1000 ns

脉冲电压:300150 V可选

衰减:25, 50, 200欧姆

模式:可选单晶(脉冲回波),双晶或穿透模式



脉冲接收器

带宽:0.3 20 MHz

频选:1, 2.25, 5, 10, 带宽 (0.3 - 20 MHz), 高通 (3 - 20 MHz)

增益控制:0 - 110 dB

控制:0.1, 0.2, 0.5, 1.0, 2.0, 6.0, 12 dB

线性抑制:0 80%满屏

模式:RF射频、全波、正半波、负半波、全频过滤:10, 5, 2.25 MHz


闸门

功能:双缺陷闸门。闸门1用于渡越时间,幅度监测和缺陷报警。闸门2用于幅度监测、缺陷报警和回波对回波模式下的渡越时间。闸门1可选为始脉冲(IP)或界面同步(IF)。

指示器:发光二极管和扬声器

峰值幅度:信号在闸门内的峰值,以满屏的百分比显示

RF闸门:正逻辑要求一个信号的正、负峰超越闸门阈值。负逻辑要求无信号超越闸门阈值。


时基

范围:钢材0.048296英寸(1.237511毫米),或0.418 2560 μs

延迟:钢材-1.16 185 英寸 (-29 4.694 毫米),或-10 1600 μs

声速:0.025 0.600 英寸/微秒 (635 15240 /)

水平线性度:满屏的+/- 1%

脉冲频率:可选范围50 3450 Hz,增量50 Hz,取决于所选范围和脉冲发生器的设置


厚度

范围:0.005 英寸 (0.127 毫米)到最大显示设置范围

模式:IP - 闸门 1, IF 到 闸门 2, 闸门1 到闸门 2

触发模式:峰值或前沿触发

触发功能:角度声束计算,曲面表面校正

角度:0º - 90º , 增量0.1º



显示特色

信号:中空或填充

屏幕冻结:根据指令,冻结当前屏幕所显示的信号

波形回调:选中和显示保存在存储器中的波形

峰值保持:显示峰值波形,而让动态信号处在峰值波形之下。

A扫描存储: 可存储多至100A扫描波形以供将来回放或打印输出

刷新频率: 60Hz


附加特性

VGA输出

RS-232 DB-9P连接器

PowerLinkTM 自动探头识别及应用设置。探头标识可打印输出

程序存储: 存储可达200个检测设置

时钟和日历:时间和日期信息随每幅波形存储和打印

语言: 可选语言包括英语、西班牙语、法语和德语

软件: 基于WindowsFlawMasterTM软件


通用规格

尺寸:9.5英寸长x 5.5英寸宽 x 3.5英寸厚 (241 毫米 x 140 毫米 x 89 毫米)

重量:3.8 (1.7 公斤)

显示:可互换式QVGA (320 x 240 像素), 用户可选择单色背光液晶屏,彩色液晶屏,或高亮度场致发光(EL)屏

工作温度:-4°F~140°F (-20°C~60° C)

储存温度:-40°F~176°F (-40 °C~80° C)

电源

直流:一块锂离子电池,可选外带D-Cell电池组

交流:主电源90-264V50-60HZ

电池工作时间:10小时以上

湿度:能在3级温度/湿度环境条件下安全操作(595%

等级:基于MIL-PRF-28800F2级规范

高度:最大的工作和非工作海拔高度 - 15000英尺(4600米)

危险区域操作:可安全地在美国国家防火协会规范(NEPA70)500节所载的D2分段1级规定的爆炸气体中操作,并用美军标MIL-STD-810E,方法511.3,程序1进行了测试



高分辨率(HR)选项

Sonic 1000HR+含高分辨率选项:厚度测量可低达0.005英寸(0.127毫米),厚度分辨率达+/- 0.0002 英寸(0.005毫米),精度达+/- 0.001 英寸 (0.0254 毫米) ,显示范围0.048 296 英寸 (1.22 毫米 到7.5 ) 15 MHz窄带放大器,RF波或整流波厚度测量,可调重复频率,小到15ns的可控宽度方波激励。
