产品详细

48

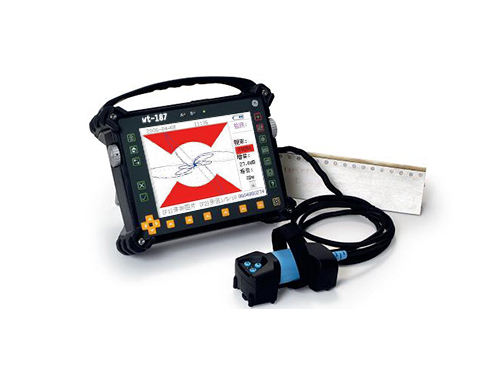

产品名称: WT-187 型脉冲涡流探伤仪

发布日期: 2018-03-26

点击数: 96

询价: 点击产品询价

二维码:

简述:

产品详情

产品描述

采用了脉冲涡流技术,用电池驱动,便携可靠。此外,它还使用了巨磁电阻效应(GMR),具有很高的深度分辨率,为航空工业的检测提供了高效易用的涡流解决方案。

产品特征

• 能在较宽的低频范围内激发脉冲, 提高了透入材料较深处的信躁比。

• 具有较大的数据深度(选用频率比可达100:1)。

• 阵列探头的选择:

• 人性化手持式X轴编码器线性阵列探头( 1”激活处)

• 精致2”线性阵列探头,可选编码器为手动检测 或连接到机械扫查设备

• 通层映像及内置数据分析

• 后期数据分析,处理及传输能力

应用

• 用于检测航空部件次表面的腐蚀和裂纹(取决于探头,扫描方式和仪器配置)

技术参数

检测系统

探头支持

81632个陈列元件



混合线圈驱动器/GMR探头接收

扫描速度

30mm/s~120mm/s1.2”/s-4.5”/s

模拟带宽

直流~100KHz

检测深度

0~10mm0-0.394”

典型的4层铝块检测能力

0.04”深(第一层与第二层之间):可检出材料厚度损失5%时的状态



0.08”深(第二层与第三层之间):可检出材料厚度损失10%时的状态



0.12”深(第三层与第四层之间):可检出材料厚度损失15%时的状态



0.16”深(内表面与第四层之间):可检出材料厚度损失15%时的状态

数据采集

数据通道

1~3

PRF(脉冲重复频率)

最高300Hz

A/D分辨率

16

速度

最大1M采样/

A扫描采样

500

触发脉冲波型

方波,三角波,1/4正弦波

触发脉冲能量

20mA~4A(最大15V

处理器速度

1.1GHz

内存容量

1GB

硬盘容量

100GB

数据文件存储量

120个未压缩文件,或1000个压缩后文件,每个文件容量(50MB~100MB

位置信息输

手持式探头带2个编码器通道

带摇控输入/出选项数据传输

USB HUB, USB-Stick, USB- HDTCP/IP以太网卡

连接接口

探头接口

D-17, 4

PC以太网接口

一个PS2接口,2USB,一个VGA

支持的接口

USB打印机,U盘,遥控键盘和鼠标

与标准PC接口

以太网,2USB,一个VGA

软件

离线分析和制作报告软件



包装和操作环境

外壳

带保护套塑料密封外壳

封装:

IP52防护标准,内置循环冷却风扇

显示屏尺寸

264mm10.4”)对角线,800×600

显示屏类型

液晶显示屏

操作温度

0~40℃(32F-104F

重量

带电池约重6公斤(13磅)

尺寸 长XX

335mm×270mm×150mm13.2”×10.6”×5.9”)

电源

电源类型

电池和100/240V交流电源

电池

2个定制锂电池,每个12.6V 6.6A

电池一次使用时间

6小时

充电时间

4小时(屏幕显示充电状态)

电源供应/充电器

通用型100-240V交流,50-60Hz

耗电量

25W
